교류와 R L C



이번 편은 교류와 R L C 1편입니다.

교류와 R L C 주제는 대략 1편~8편 정도까지 긴 시리즈로 포스팅할 겁니다.

이번 편에는 교류 회로의 기초적인 것에 대해 알아볼 것입니다.







교류와 R L C 시리즈(1편~8편)를 공부하기 위해서는

삼각함수의 합성 공식과 페이저 1편~5편까지 차례대로 모두 공부하셔야 됩니다.

(필수적인 수학 개념이므로 꼭 정주행 하기를 부탁드립니다.)



 https://pilgigo.tistory.com/entry/%EC%82%BC%EA%B0%81%ED%95%A8%EC%88%98-%ED%95%A9%EC%84%B1%EA%B3%B5%EC%8B%9D%EA%B3%BC-%ED%8E%98%EC%9D%B4%EC%A0%80-%ED%95%A8%EC%88%98

삼각함수 합성공식과 페이저 함수

https://pilgigo.tistory.com/entry/%EC%82%BC%EA%B0%81%ED%95%A8%EC%88%98-%ED%95%A9%EC%84%B1%EA%B3%B5%EC%8B%9D%EA%B3%BC-%ED%8E%98%EC%9D%B4%EC%A0%80-%ED%95%A8%EC%88%98-2%ED%8E%B8

삼각함수 합성공식과 페이저 함수 2편

https://pilgigo.tistory.com/entry/%EC%82%BC%EA%B0%81%ED%95%A8%EC%88%98-%ED%95%A9%EC%84%B1%EA%B3%B5%EC%8B%9D%EA%B3%BC-%ED%8E%98%EC%9D%B4%EC%A0%80-%ED%95%A8%EC%88%98-3%ED%8E%B8

삼각함수 합성공식과 페이저 함수 3편

https://pilgigo.tistory.com/entry/%EA%B7%B9%EC%A2%8C%ED%91%9C%EC%9D%98-%EA%B3%B1%EC%83%98%EA%B3%BC-%EB%82%98%EB%88%97%EC%83%98

극좌표의 곱셈과 나눗셈

https://pilgigo.tistory.com/entry/%EC%82%BC%EA%B0%81%ED%95%A8%EC%88%98%EC%99%80-%ED%8E%98%EC%9D%B4%EC%A0%80%EC%9D%98-%EB%AC%B8%EC%A0%9C%ED%92%80%EC%9D%B4

삼각함수와 페이저의 문제풀이

(모두 위에서부터 순서대로 1편~5편 입니다.)





그럼 시작하겠습니다.

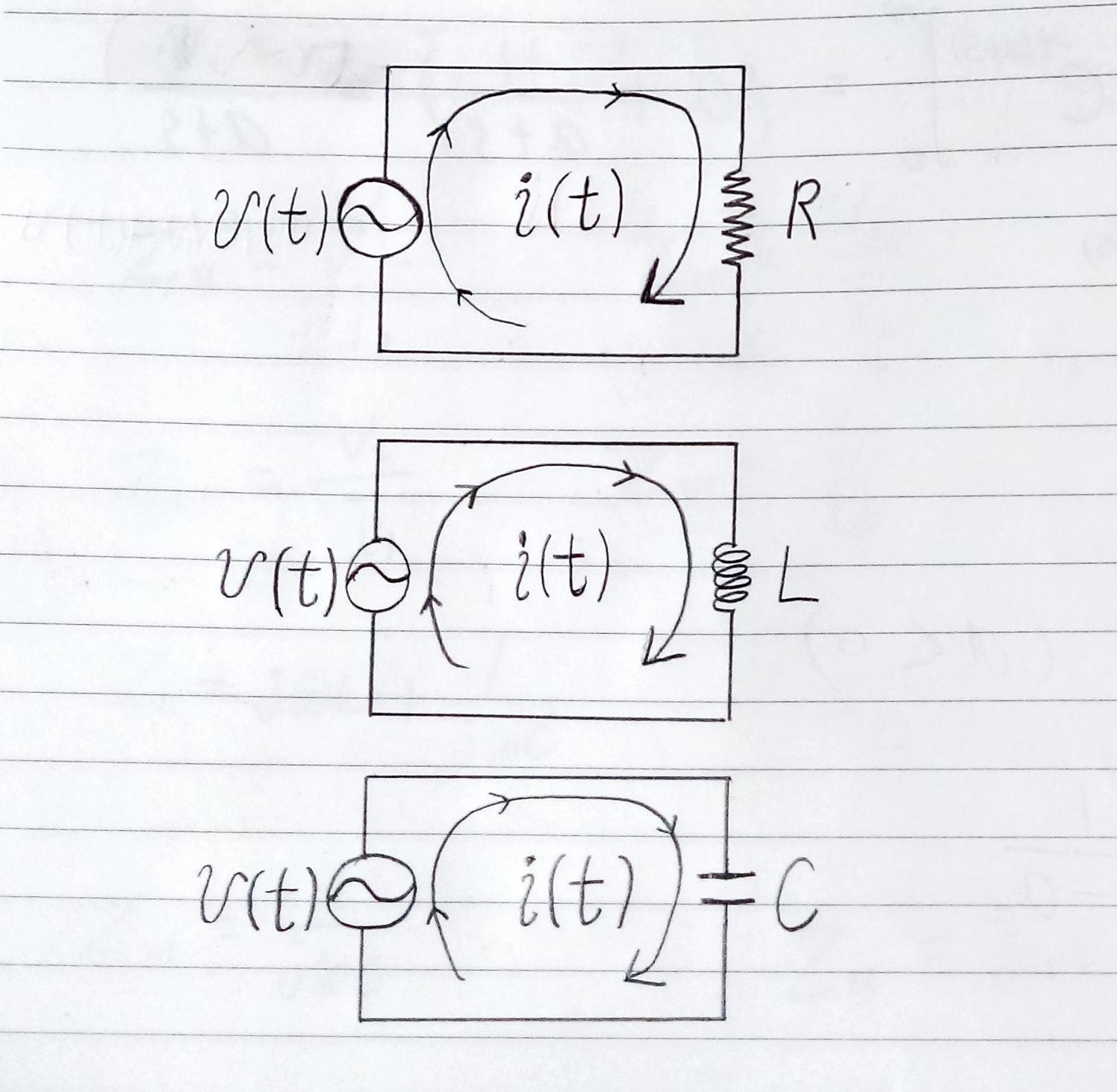

다음과 같은 회로들이 있다고 하자.

이 회로들을 알아보도록 하자.







이를 공부하기 전에 다음 세 가지 식은 기본적으로 알고 있어야 한다.

이 식들의 유도 과정을 설명하려면 R L C 소자의 전자기학적 원리를 설명해야 하므로 생략하도록 하겠습니다.





먼저 아래의 R회로부터 해석해보자.

이 회로에서

저항 R값과 전압이 주어질 때 전류를 구하는 방법

그리고 저항 R값과 전류가 주어질 때 전압을 구하는 방법을

알아보자.

이렇게 옴의 법칙을 사용하면 되는 간단한 문제이다.











다음으로 L회로에 대해 해석해보자.

인덕턴스L에 대해 궁금하신 분들께서는 https://pilgigo.tistory.com/entry/%EC%9D%B8%EB%8D%95%ED%84%B0%EC%BD%94%EC%9D%BC

인덕터(코일)

여기를 참고해 주세요. :)

마찬가지로

전류가 주어질 때 전압을 구하거나

전압이 주어질 때 전류를 구하는

방법을 해석할 거다.

(물론 L의 값이 필수로 주어질 때이다. )









마지막으로 C회로를 해석해보자.



2편에는 R L 직렬 교류회로에 대해 해석할 것이다.

2편에 계속.

https://pilgigo.tistory.com/entry/RL%EC%A7%81%EB%A0%AC-%EA%B5%90%EB%A5%98%ED%9A%8C%EB%A1%9C

RL직렬 교류회로

2편은 여기↑
